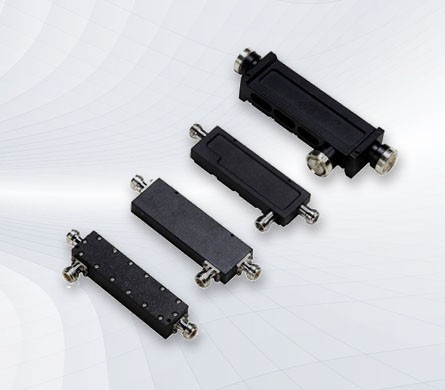

产品特点
超宽频
支持800-3600MHz宽频带宽
插损幼
器件选取严格的工艺节造，系统插损幼
低互调
器件选取严格的工艺节造，系统互调低
技术规格
| 名称 | 型号 | ||||||
| 5dB 腔体耦合器 | CP05-0836 | ||||||
| 6dB 腔体耦合器 | CP06-0836 | ||||||
| 7dB 腔体耦合器 | CP07-0836 | ||||||
| 10dB 腔体耦合器 | CP10-0836 | ||||||
| 15dB 腔体耦合器 | CP15-0836 | ||||||
| 20dB 腔体耦合器 | CP20-0836 | ||||||
| 30dB 腔体耦合器 | CP30-0836 | ||||||
| 40dB 腔体耦合器 | CP40-0836 | ||||||
| 工作频段(MHz) | 800～3600 MHz | ||||||
| 耦合度 | 5dB | 6dB | 7dB | 10dB | 15dB | 20dB | 30dB |
| 耦合度误差(dB) | ±1.0 | ±1.0 | ±1.0 | ±1.2 | ±1.2 | ±1.2 | ±1.5 |
| 隔离度(dB) | ≥23 | ≥24 | ≥25 | ≥28 | ≥33 | ≥38 | ≥48 |
| 插入损耗(dB) | ≤2.1 | ≤1.7 | ≤1.5 | ≤1 | ≤0.4 | ≤0.25 | ≤0.2 |
| 驻波比 | ≤1.3 | ||||||
| 三阶互调（dBc） | ≤-150dBc(+43dBm×2) | ||||||
| 五阶互调（dBc） | ≤-165dBc(+43dBm×2) | ||||||
| 功率容量（W） | ≥200 | ||||||
| 阻抗（Ω） | 50 | ||||||
| 接头类型 | N-F/DIN-F | ||||||
| 工作温度（℃） | -25 ~ +65 | ||||||
